Evaluation individuelle de MPI sur la logique et les portes logiques
1ère Partie : Connaissances

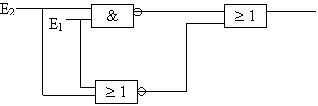

1°) Quelles sont les portes utilisées pour réaliser le schéma électronique suivant ?
2°) Donner la table de vérité de chacune d'entre elles ?
3°) Ecrire la table de vérité du dispositif complet.
4°) A quelle fonction logique simple correspond-il ?
NOM :
Prénom :
Evaluation individuelle de MPI sur la logique et les portes logiques
1ère Partie : Connaissances

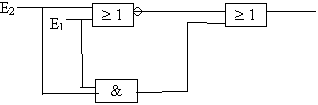

1°) Quelles sont les portes utilisées pour réaliser le schéma électronique suivant ?
2°) Donner la table de vérité de chacune d'entre elles ?
3°) Ecrire la table de vérité du dispositif complet.
4°) A quelle fonction logique simple correspond-il ?
NOM :
Prénom :
Evaluation individuelle de MPI sur la logique et les portes logiques
2ème Partie : simulation
1) A l’aide de Crocodile Clips, réaliser les circuits logiques :
 |
|
|
Placer correctement les entrées et sorties logiques.
Appeler le professeur pour vérificationEtablir les tables de vérité des dispositifs en utilisant la simulation. A quelles fonctions correspondent-ils ?
2) En utilisant des portes logiques, construire un dispositif à 3 entrées et 2 sorties dont la table de vérité est la suivante :
|
E1 |
E2 |
E3 |
S1 |
S2 |
|
0 |
0 |
0 |
0 |
1 |
|
0 |
1 |
0 |
0 |
1 |
|
1 |
0 |
0 |
0 |
1 |
|
1 |
1 |
0 |
1 |
1 |
|
0 |
0 |
1 |
0 |
1 |
|
0 |
1 |
1 |
0 |
0 |
|
1 |
0 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
0 |
Imprimer le schéma électrique sur une seule page
NOM :
Prénom :
Evaluation individuelle de MPI sur la logique et les portes logiques
3ème Partie : montage électronique
Relever puis étudier les tables de vérité d’une porte logique à 2 entrées.
|
Voici un schéma électrique : 1) Ajouter le symbole du voltmètre destiné à mesurer la tension UR. 2) Réaliser le circuit, Appeler le professeurEffectuer les mesures (K ouvert puis fermé) puis compléter les 2ème et 3ème colonnes du tableau. R = 1 kW L’ interrupteur sera réalisé par un fil de connexion. |
|
K |
DEL |
UR (V) |
Ud (V) |
|
ouvert |
allumée/éteinte |
||||
|
fermé |
allumée/éteinte |
||||
|
3) Déduire des mesures précédentes la valeur de la tension Ud entre les bornes de la diode lorsqu'elle est allumée. ( poser littéralement le calcul et représenter sur le schéma les tensions nécessaires ). Compléter la 4ème colonne du tableau. |
|||||
Etude d’une la porte logique :
|
On rappelle la structure des puces comportant des portes logiques |
Cette puce comporte 4 portes à deux entrées : - les pattes 1-2-3 sont respectivement E1-E2-S pour la première porte; - les pattes 4-5-6 sont respectivement S-E2-E1 pour la deuxième porte; - les pattes 8-9-10 sont respectivement E1-E2-S pour la troisième porte; - les pattes 11-12-13 sont respectivement S-E2-E1 pour la quatrième porte; La patte 14 sert à l'alimentation (alimenter en 5 V) La patte 7 est reliée à la masse |
|
|
4) Réaliser le montage : Entourer ci-dessous le numéro de la puce étudiée : Porte 4070 Porte 4071 Porte 4011 |
|
Attention : Ne pas oublier l'alimentation du circuit logique. Les interrupteurs seront réalisés par des fils de connexion. |
5) Compléter alors la "table de vérité" de la porte logique.
|
E1 |
E2 |
S |
|
0 |
0 |
|
|
0 |
1 |
|
|
1 |
0 |
|
|
1 |
1 |
6) En déduire la fonction logique
